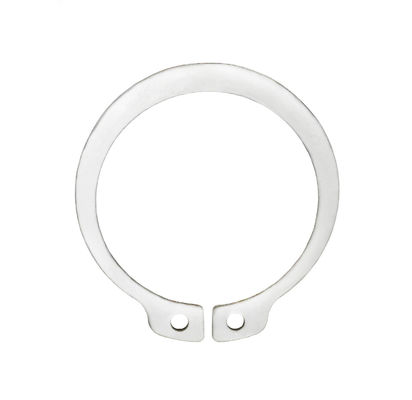

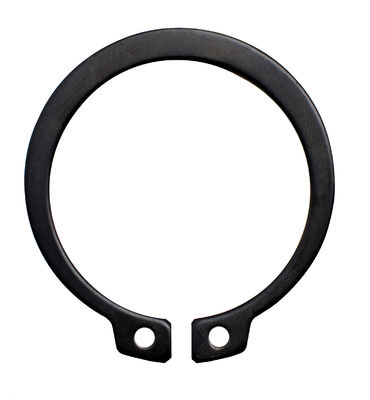

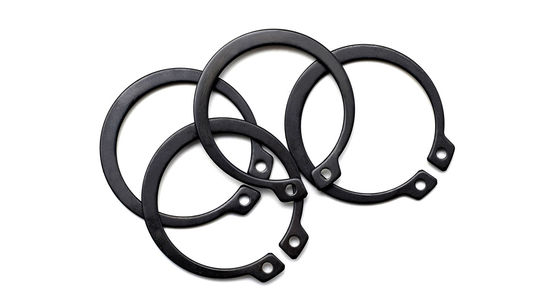

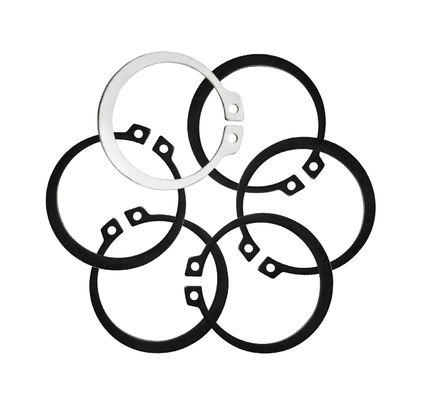

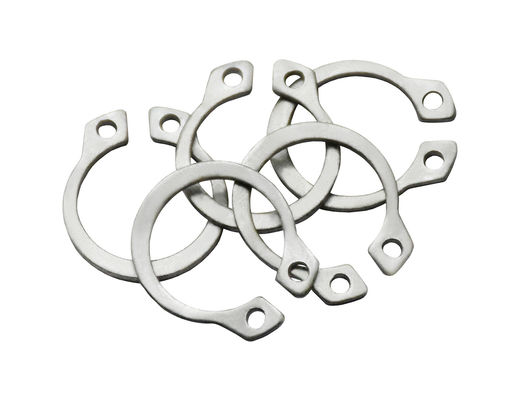

DIN 471 SUS304 / 65Mn パーカリーズリング 固定リング シャフト用 標準型

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
起源の場所 江苏州 中国
ブランド名 YingYan
証明 ISO9000
モデル番号 Φ17-Φ270
最小注文数量 1000個
価格 negotiable
パッケージの詳細 カートン/プラスチック袋/包装フィルム/パレット

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
名前 シャフトの固定リング - 標準型 スタンダード GB/DIN/ASME/EN/ISOなど
タイプ 固定リング Finish Black ,Dacromet,Black Oxide,Plain,Parkerising
Package PE Bag+Label+Carton Surface treatment Dacromet,Black,Polishing,Parkerising
Size Φ17-Φ270 Material SUS304 65Mn
ハイライト

シャフト 固定リング

,

パーケライズ 保持リング

,

Din 471 固定リング
メッセージ
製品の説明

DIN471 SUS304/65Mn ブラック/パーケライズ/ダクロメット/平面/ガルバニゼーション シャフト用固定リング - 標準型 Φ17-Φ270



DIN 471 SUS304 / 65Mn パーカリーズリング 固定リング シャフト用 標準型 0

定数直径 8 9 10 11 12 13 14
d ①
s マックス 0.8 0.8 1 1 1 1 1
ミニ 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc マックス 9.06 10.16 11.16 12.16 13.36 14.46 15.46
ミニ 8.6 9.7 10.7 11.7 12.9 14 15
a は マックス 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 ミニ 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
1000個あたり ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
定数直径 15 16 17 18 19 20 21
d ①
s マックス 1 1 1 1 1 1 1
ミニ 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc マックス 16.56 17.66 18.72 19.92 20.92 21.92 22.92
ミニ 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a は マックス 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 ミニ 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
1000個あたり ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
定数直径 22 24 25 26 28 30 31
d ①
s マックス 1 1.2 1.2 1.2 1.2 1.2 1.2
ミニ 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc マックス 23.92 26.32 27.32 28.32 30.6 32.6 33.9
ミニ 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a は マックス 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 ミニ 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
1000個あたり ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
定数直径 32 34 35 36 37 38 40
d ①
s マックス 1.2 1.5 1.5 1.5 1.5 1.5 1.75
ミニ 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc マックス 34.9 37 38.3 39.3 40.3 41.3 44.4
ミニ 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a は マックス 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 ミニ 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
1000個あたり ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
定数直径 42 45 47 48 50 52 55
d ①
s マックス 1.75 1.75 1.75 1.75 2 2 2
ミニ 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc マックス 46.4 49.4 51.6 52.6 55.3 57.3 60.3
ミニ 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a は マックス 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 ミニ 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
1000個あたり ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
定数直径 56 58 60 62 63 65 68
d ①
s マックス 2 2 2 2 2 2.5 2.5
ミニ 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc マックス 61.3 63.3 65.3 67.3 68.3 70.3 73.6
ミニ 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a は マックス 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 ミニ 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
1000個あたり ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
定数直径 70 72 75 78 80 82 85
d ①
s マックス 2.5 2.5 2.5 2.5 2.5 2.5 3
ミニ 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc マックス 75.6 77.6 80.6 83.8 86.8 88.8 91.8
ミニ 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a は マックス 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 ミニ 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
1000個あたり ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
定数直径 88 90 92 95 98 100 102
d ①
s マックス 3 3 3 3 3 3 4
ミニ 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc マックス 94.8 96.8 98.8 101.8 104.8 106.8 109.3
ミニ 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a は マックス 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 ミニ 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
1000個あたり ≈ kg 28 31 32 35 37 38 55
定数直径 105 108 110 112 115 120 125
d ①
s マックス 4 4 4 4 4 4 4
ミニ 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc マックス 113.3 116.3 118.3 120.3 123.5 128.5 133.5
ミニ 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a は マックス 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 ミニ 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
1000個あたり ≈ kg 56 60 64.5 72 74.5 77 79
定数直径 130 135 140 145 150 155 160
d ①
s マックス 4 4 4 4 4 4 4
ミニ 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc マックス 138.5 143.5 148.5 153.5 159.5 165.5 170.5
ミニ 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a は マックス 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 ミニ 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
1000個あたり ≈ kg 82 84 87.5 93 105 107 110
定数直径 165 170 175 180 185 190 195
d ①
s マックス 4 4 4 4 4 4 4
ミニ 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc マックス 176 181 186.2 191.2 196.2 201.2 206.2
ミニ 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a は マックス 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 ミニ 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
1000個あたり ≈ kg 125 140 150 165 170 175 183
定数直径 200 210 220 230 240 250 260
d ①
s マックス 4 5 5 5 5 5 5
ミニ 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc マックス 211.2 223.7 233.7 243.7 254 264 277
ミニ 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a は マックス 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 ミニ 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
1000個あたり ≈ kg 195 270 315 330 345 360 375
定数直径 270 280 290 300
d ①
s マックス 5 5 5 5
ミニ 4.88 4.88 4.88 4.88
dc マックス 287 297 307 317
ミニ 284.19 294.19 304.19 314.19
a は マックス 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 ミニ 5 5 5 5
d2 236 246 256 266
1000個あたり ≈ kg 388 400 415 435


固定リングは,機械設計における一般的な固定装置の一種であり,主に軸に部品を固定し,移動または落ちることを防止するために使用されます.特徴について紹介しますこのタイプの固定リングの利点と適用可能なシナリオ:

特徴:

  1. 1標準DIN471を遵守する条件で,これらの保持リングは通常,さまざまな標準サイズで提供されます.軸の直径と固定する必要がある部品のサイズに応じて調整できる.
  2. 2.固定リングは,通常,中央に穴をあけた円状の金属板で作られ,シンプルで信頼性があり,簡単に設置できます.
  3. 3.固定リングは,特別なツールや装備を必要とせず,軸を押したり,タップしたりして軸に設置することができ,安装が簡単です.
  4. 4.固定リングは様々な材料で作られ,幅広い環境要件に対応できます.

利点:

  • 1固定リングを設置することで,部品が軸から移動したり,落ちたりするのを効果的に防止し,機械システムの安全性と安定性を確保できます.
  • 2構造が単純であるため,固定リングは比較的低コストで,大規模生産に適しています.
  • 3固定リングは,DIN471規格に従って製造されているため,さまざまな軸直径と部品サイズに適応することができ,高度な適応性と強力な汎用性を示しています.
  • 4固定リングの構造が単純であるため,設置と取り除くプロセスは比較的簡単です.設備の保守と部品の交換を容易にする.

適用可能なシナリオ:

  • トランスミッション・パーツ・オン・アクセル:ギアスとポリー・ホイールなどのトランスミッション・システムでは,部品をアクセルに固定するために,固定リングを使用することができる.
  • ローヤリングの固定:一部のアプリケーションでは,固定リングが作用する軸のローヤリングの安定性を確保する必要があります.
  • 位置付け要素: 固定リングは位置付け要素としても機能し,軸上の他の部品の相対的な位置を正確に保証します.
  • 部品の頻繁な交換シナリオ: 固定リングの設置と取り外しが簡単であるため,部品の頻繁な交換を必要とするシナリオに特に適しています.試験装置や試験台など.

概要すると,掘削用の固定リング - 通常型は,シンプルな構造,便利な設置,低コスト,および強力な適応性を持つ固定部品で,様々な機械システムで広く使用されています.
