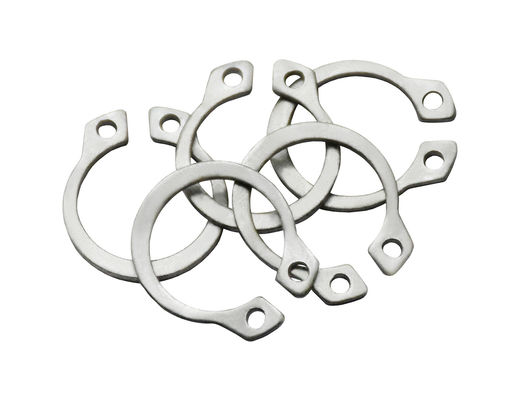

標準型 固定リング DIN471 不同鋼 SUS304 シャフト用 シンプル

  • Normal Type Retaining Rings DIN471 Stainless Steel SUS304 Plain For Shafts
起源の場所 江苏州 中国
ブランド名 YingYan
証明 ISO9000
モデル番号 Φ10-Φ110
最小注文数量 1000個
価格 negotiable
パッケージの詳細 小さな箱 プラスチック袋 箱詰め物

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
名前 シャフトの固定リング - 標準型 スタンダード GB/DIN/ASME/EN/ISOなど
材料 SUS304 タイプ 固定リング
終わって シンプルで 磨き パッケージ PEバッグ+ラベル+カートン
表面処理 磨き サイズ Φ10-Φ110/ご希望に応じて
ハイライト

SUS304 固定リング

,

シンプルな固定リング

,

スタッドレスタイヤ Din 471 保持リング
メッセージ
製品の説明

穴の固定リング - 標準型



標準型 固定リング DIN471 不同鋼 SUS304 シャフト用 シンプル 0

定数直径 8 9 10 11 12 13 14
d ①
s マックス 0.8 0.8 1 1 1 1 1
ミニ 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc マックス 9.06 10.16 11.16 12.16 13.36 14.46 15.46
ミニ 8.6 9.7 10.7 11.7 12.9 14 15
a は マックス 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 ミニ 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
1000個あたり ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
定数直径 15 16 17 18 19 20 21
d ①
s マックス 1 1 1 1 1 1 1
ミニ 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc マックス 16.56 17.66 18.72 19.92 20.92 21.92 22.92
ミニ 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a は マックス 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 ミニ 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
1000個あたり ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
定数直径 22 24 25 26 28 30 31
d ①
s マックス 1 1.2 1.2 1.2 1.2 1.2 1.2
ミニ 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc マックス 23.92 26.32 27.32 28.32 30.6 32.6 33.9
ミニ 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a は マックス 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 ミニ 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
1000個あたり ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
定数直径 32 34 35 36 37 38 40
d ①
s マックス 1.2 1.5 1.5 1.5 1.5 1.5 1.75
ミニ 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc マックス 34.9 37 38.3 39.3 40.3 41.3 44.4
ミニ 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a は マックス 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 ミニ 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
1000個あたり ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
定数直径 42 45 47 48 50 52 55
d ①
s マックス 1.75 1.75 1.75 1.75 2 2 2
ミニ 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc マックス 46.4 49.4 51.6 52.6 55.3 57.3 60.3
ミニ 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a は マックス 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 ミニ 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
1000個あたり ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
定数直径 56 58 60 62 63 65 68
d ①
s マックス 2 2 2 2 2 2.5 2.5
ミニ 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc マックス 61.3 63.3 65.3 67.3 68.3 70.3 73.6
ミニ 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a は マックス 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 ミニ 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
1000個あたり ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
定数直径 70 72 75 78 80 82 85
d ①
s マックス 2.5 2.5 2.5 2.5 2.5 2.5 3
ミニ 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc マックス 75.6 77.6 80.6 83.8 86.8 88.8 91.8
ミニ 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a は マックス 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 ミニ 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
1000個あたり ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
定数直径 88 90 92 95 98 100 102
d ①
s マックス 3 3 3 3 3 3 4
ミニ 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc マックス 94.8 96.8 98.8 101.8 104.8 106.8 109.3
ミニ 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a は マックス 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 ミニ 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
1000個あたり ≈ kg 28 31 32 35 37 38 55
定数直径 105 108 110 112 115 120 125
d ①
s マックス 4 4 4 4 4 4 4
ミニ 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc マックス 113.3 116.3 118.3 120.3 123.5 128.5 133.5
ミニ 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a は マックス 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 ミニ 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
1000個あたり ≈ kg 56 60 64.5 72 74.5 77 79
定数直径 130 135 140 145 150 155 160
d ①
s マックス 4 4 4 4 4 4 4
ミニ 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc マックス 138.5 143.5 148.5 153.5 159.5 165.5 170.5
ミニ 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a は マックス 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 ミニ 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
1000個あたり ≈ kg 82 84 87.5 93 105 107 110
定数直径 165 170 175 180 185 190 195
d ①
s マックス 4 4 4 4 4 4 4
ミニ 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc マックス 176 181 186.2 191.2 196.2 201.2 206.2
ミニ 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a は マックス 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 ミニ 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
1000個あたり ≈ kg 125 140 150 165 170 175 183
定数直径 200 210 220 230 240 250 260
d ①
s マックス 4 5 5 5 5 5 5
ミニ 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc マックス 211.2 223.7 233.7 243.7 254 264 277
ミニ 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a は マックス 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 ミニ 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
1000個あたり ≈ kg 195 270 315 330 345 360 375
定数直径 270 280 290 300
d ①
s マックス 5 5 5 5
ミニ 4.88 4.88 4.88 4.88
dc マックス 287 297 307 317
ミニ 284.19 294.19 304.19 314.19
a は マックス 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 ミニ 5 5 5 5
d2 236 246 256 266
1000個あたり ≈ kg 388 400 415 435





特徴:

  • 異なる軸直径と固定する必要がある部品のサイズに対応するため,この固定リングはさまざまな標準サイズで選択できます.
  • 中央に開口を持つ円形金属ディスクから構成され,簡単な構造を特徴としています.簡単だ設置する
  • 固定リングは努力せずに軸に押すとタップする軸に設置し,特別な道具や装備の必要性をなくします.
  • 固定リングの作業環境と要求が異なるため,様々な材料で作られています.を含むステンレス鋼,炭素鋼,銅合金などです

利点:

  • 固定リングは,移動や移動を効果的に防止することによって,機械システムの安定性と信頼性を保証します.離散軸からの部品
  • 原因はシンプル構造が良く,固定リングは大規模生産に適しており,製造コストは比較的低くなっています.
  • 高度な適応性: 固定リングは様々な軸直径と部品サイズに適応し,強力な汎用性を示します.
  • 容易 に 保守 する: 固定 リング の 設置 や 取り除き は 比較的 簡単 で,設備 の 保守 や 部品 の 交換 を 容易 に する.

適用可能なシナリオ:

  • トランスミッション・パーツ・オン・アクセル:ギアス・アンド・プルイ・ホイールなどのトランスミッション・システムでは,部品をアクセルに固定するために,固定リングを使用することができる.
  • ローヤリングの固定:一部のアプリケーションでは,固定リングが作用する軸のローヤリングの安定性を確保する必要があります.
  • 位置付け要素: 固定リングは位置付け要素としても機能し,軸上の他の部品の相対的な位置を正確に保証します.
  • 部品の頻繁な交換シナリオ: 固定リングの設置と取り外しが簡単であるため,部品の頻繁な交換を必要とするシナリオに特に適しています.試験装置や試験台など.
