部分スレッド付 六角頭ボルト DIN931-1 ISO4014 クラス 8.8 10.9

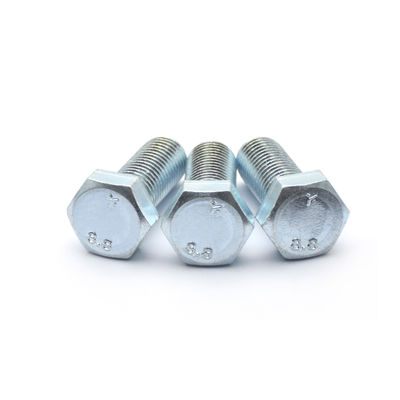

  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9

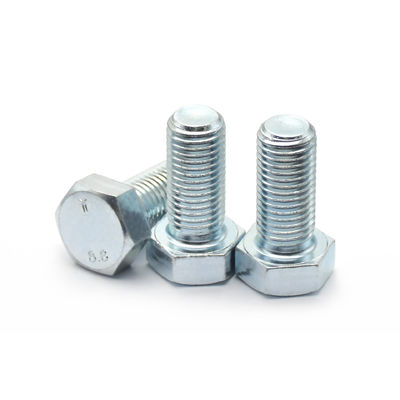

  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9

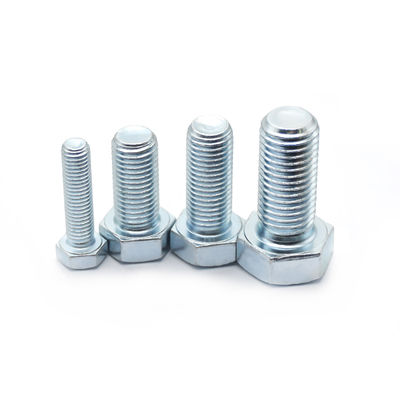

  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9

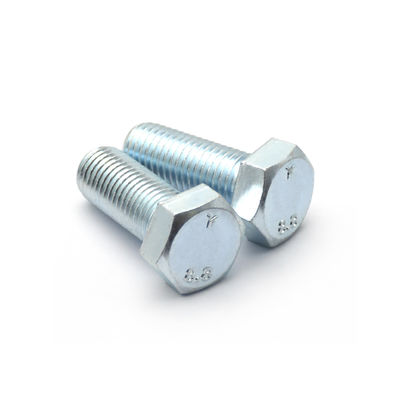

  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9
起源の場所 江苏州 中国
ブランド名 YingYan
証明 ISO9000
モデル番号 M8-M33
最小注文数量 1000個
価格 negotiable
パッケージの詳細 小さな箱 プラスチック袋 箱詰め物

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
名前 6角頭ボルト スタンダード GB/DIN/ASME/EN/ISOなど
材料 合金鋼 40Cr/炭素鋼 35K グレード 8.8/10.9 エクト
表面処理 シンプル,ブラック,亜鉛塗装/あなたの要求に応じて 頭型 六角頭
表面 Galvanzied サイズ M8-M33/ご希望に応じて
長さ 8mm-240mm/あなたの要求に応じて
ハイライト

6角頭ボルト

,

六角頭ボルト DIN931-1

,

半螺紋付ガルバニズドヘクソボルト
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Carbon steel 35K Grade8.8 M5-M30 30-280 1
M5*45 M5 45 10000
M5*50 M5 50 10000
M5*55 M5 55 10000
M5*65 M5 65 10000
M6*30 M6 30 10000
M6*35 M6 35 10000
M6*50 M6 50 10000
M6*60 M6 60 10000
M6*70 M6 70 10000
M6*100 M6 100 10000
M8*30 M8 30 10000
M8*35 M8 35 10000
M8*40 M8 40 10000
M8*45 M8 45 10000
M8*50 M8 50 10000
M8*55 M8 55 10000
M8*60 M8 60 10000
M8*65 M8 65 10000
M8*70 M8 70 10000
M8*75 M8 75 10000
M8*80 M8 80 10000
M8*85 M8 85 10000
M8*90 M8 90 10000
M8*100 M8 100 10000
M8*110 M8 110 10000
M8*150 M8 150 10000
M8*160 M8 160 10000
M10*40 M10 40 10000
M10*50 M10 50 10000
M10*65 M10 65 10000
M10*70 M10 70 10000
M10*75 M10 75 10000
M10*80 M10 80 10000
M10*90 M10 90 10000
M10*95 M10 95 10000
M10*100 M10 100 10000
M10*120 M10 120 10000
M10*130 M10 130 10000
M10*140 M10 140 10000
M12*50 M12 50 10000
M12*55 M12 55 10000
M12*60 M12 60 10000
M12*70 M12 70 10000
M12*75 M12 75 10000
M12*80 M12 80 10000
M12*85 M12 85 10000
M12*90 M12 90 10000
M12*95 M12 95 10000
M12*100 M12 100 10000
M12*105 M12 105 10000
M12*110 M12 110 10000
M12*120 M12 120 10000
M12*130 M12 130 10000
M12*140 M12 140 10000
M12*150 M12 150 10000
M12*160 M12 160 10000
M12*165 M12 165 10000
M12*190 M12 190 10000
M14*60 M14 60 10000
M14*75 M14 75 10000
M16*50 M16 50 10000
M16*60 M16 60 10000
M16*65 M16 65 10000
M16*70 M16 70 10000
M16*75 M16 75 10000
M16*80 M16 80 10000
M16*85 M16 85 10000
M16*90 M16 90 10000
M16*95 M16 95 10000
M16*100 M16 100 10000
M16*110 M16 110 10000
M16*120 M16 120 10000
M16*130 M16 130 10000
M16*140 M16 140 10000
M16*150 M16 150 10000
M16*200 M16 200 10000
M16*210 M16 210 10000
M16*240 M16 240 10000
M16*260 M16 260 10000
M16*280 M16 280 10000
M18*60 M18 60 10000
M18*140 M18 140 10000
M20*60 M20 60 10000
M20*65 M20 65 10000
M20*70 M20 70 10000
M20*75 M20 75 10000
M20*80 M20 80 10000
M20*85 M20 85 10000
M20*90 M20 90 10000
M20*100 M20 100 10000
M20*110 M20 110 10000
M20*120 M20 120 10000
M20*130 M20 130 10000
M20*140 M20 140 10000
M20*150 M20 150 10000
M20*160 M20 160 10000
M20*170 M20 170 10000
M20*200 M20 200 10000
M20*210 M20 210 10000
M20*220 M20 220 10000
M20*240 M20 240 10000
M20*250 M20 250 10000
M22*70 M22 70 10000
M22*100 M22 100 10000
M22*180 M22 180 10000
M22*200 M22 200 10000
M24*80 M24 80 10000
M24*90 M24 90 10000
M24*95 M24 95 10000
M24*100 M24 100 10000
M24*120 M24 120 10000
M24*140 M24 140 10000
M24*150 M24 150 10000
M24*170 M24 170 10000
M24*200 M24 200 10000
M24*210 M24 210 10000
M24*240 M24 240 10000
M27*150 M27 150 10000
M30*110 M30 110 10000
M30*140 M30 140 10000
Aolly Steel 40Cr Grade10.9 M6-M22 40-140 1
M6*40 M6 40 10000
M8*120 M8 120 10000
M10*120 M10 120 10000
M12*80 M12 80 10000
M14*45 M14 45 10000
M16*140 M16 140 10000
M22*110 M22 110 10000
If you have more needs, please contact customer service 1 1 1
メッセージ
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
製品の説明

DIN931-1 ISO4014 半角頭ボルト 部分スレッド ガルバン化炭素鋼 35K/合金鋼 40Cr クラス 8.8 10.9



DIN931 部分線付き六角頭ボルトは,標準化研究所であるドイツ標準化研究所 (Deutsches Institut für Normung, DIN) が定めた技術仕様を遵守するボルトです.これらのボルトは,いくつかの主要な特徴と利点を示しています工学の様々な用途に適しています.

構造特性:

  • ヘッドデザイン:ボルトは六角形ヘッドを備えており,レンチキーやソケットキーなどのツールを使用して簡単にインストールおよび取り除くことができます.
  • スレッドセクション:ボルトには部分的なスレッドがあり,それは本骨の一部のみがスレッドされていることを意味します.この設計は,ボルトが部品を通過し,反対側でナッツで締めなければならないアプリケーションに適しています.

標準化と仕様:

  • DIN931規格:ボルトはDIN931規格に準拠し,寸法,材料,性能の一貫性と信頼性を保証します.
  • サイズの範囲: M1.6mm から M64mm まで幅広いスレッドサイズと L12mm から L500mm のシャック長で利用可能で,多様なエンジニアリングニーズに対応します.

材料と性能:

  • 材料要件:DIN931の六角ボルトは,通常,炭素鋼,合金鋼,不?? 鋼などの高強度材料で作られています.これらの材料は,優れた機械的特性を持っています耐腐蝕性 耐久性
  • 性能グレード:材料とサイズによって,ボルトは様々な性能グレードを有します.例えば,鋼ボルトでは8.8と10.9で,不?? 鋼ボルトではA2-70とA4-70です.

応用分野:

  • DIN931 部分糸付きの六角頭ボルトは,機械,自動車,造船,建設を含む様々な産業で応用されています.構造部品を固定するために使用されます安全で信頼性の高い接続を保証する設備の設置など

利点:

  • 簡単に設置・取り除く: 六角形ヘッドデザインにより,ツールを使用して効率的な回転が可能になり,作業効率が向上します.
  • 柔軟性: 部分スレッド設計は,異なる接続シナリオで柔軟性を可能にします.
  • 信頼性と耐久性: 高強度素材の使用とDIN931規格の遵守は,ボルトの信頼性と耐久性を保証し,さまざまなエンジニアリングアプリケーションの要求を満たします.

部分スレッド付 六角頭ボルト DIN931-1 ISO4014 クラス 8.8 10.9 0

スレッドサイズ
d		 M1 だった6 M2 M2です5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12
P スレッドピッチ 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75
b 裁判官 L≤125 9 10 11 12 13 14 16 18 20 22 26 30
125 - - - - - - 22 24 26 28 32 36
L>200 - - - - - - - - - - 45 49
c ミニ 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15
マックス 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6
da は マックス 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7
ds マックス=名目サイズ 1.6 2 2.5 3 3.5 4 5 6 7 8 10 12
ミニ クラスA 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 6.78 7.78 9.78 11.73
クラスB - - - - - - - - - - - -
dw ミニ クラスA 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.8 11.6 15.6 17.4
クラスB - - - - - - - - - - - -
e ミニ クラスA 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1
クラスB - - - - - - - - - - - -
k 定額サイズ 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5
クラスA ミニ 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32
マックス 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.58 7.68
クラスB ミニ - - - - - - - - - - - -
マックス - - - - - - - - - - - -
k1 ミニ 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05
r ミニ 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6
s マックス=名目サイズ 3.2 4 5 5.5 6 7 8 10 11 13 17 19
ミニ クラスA 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67
クラスB - - - - - - - - - - - -
糸の長さ b       - - - - - - - - - - - -



スレッドサイズ
d		 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
P スレッドピッチ 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
b 裁判官 L≤125 34 38 42 46 50 54 60 66 72 78 84
125 40 44 48 52 56 60 66 72 78 84 90
L>200 53 57 61 65 69 73 79 85 91 97 103
c ミニ 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
マックス 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
da は マックス 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
ds マックス=名目サイズ 14 16 18 20 22 24 27 30 33 36 39
ミニ クラスA 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
クラスB - 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
dw ミニ クラスA 20.5 22.5 25.3 28.2 30 33.6 - - - - -
クラスB - 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
e ミニ クラスA 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
クラスB - 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
k 定額サイズ 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
クラスA ミニ 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
マックス 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
クラスB ミニ - 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
マックス - 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
k1 ミニ 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
r ミニ 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
s マックス=名目サイズ 22 24 27 30 32 36 41 46 50 55 60
ミニ クラスA 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
クラスB - 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
糸の長さ b       - - - - - - - - - - -
