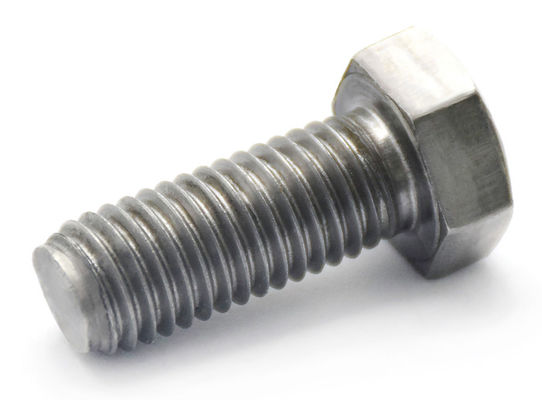

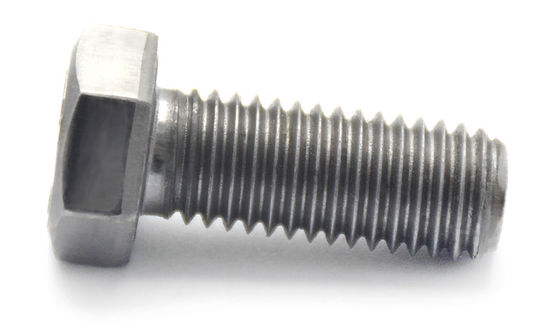

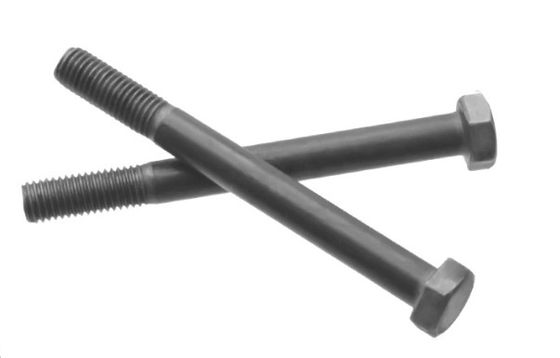

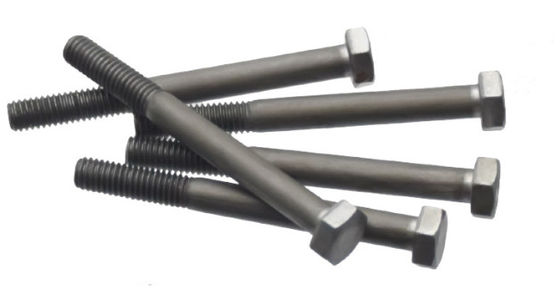

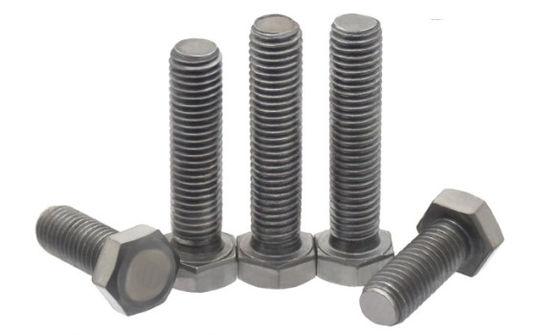

全線/半線 純炭素鋼 細角音 DIN961 EN ISO8676 のヘクサゴンヘッドボルト
| 起源の場所 | 江苏州 中国 |
|---|---|
| ブランド名 | YingYan |
| 証明 | ISO9000 |
| モデル番号 | M10-M20 |
| 最小注文数量 | 1000個 |
| 価格 | negotiable |
| パッケージの詳細 | 小さな箱 プラスチック袋 箱詰め物 |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | 細角糸の六角頭ボルト | スタンダード | GB/DIN/ASME/EN/ISOなど |
|---|---|---|---|
| 材料 | 炭素鋼Q195,35K | 表面のtreatmentment | シンプルで 磨き |
| グレード | 4.8/8.8/109 | サイズ | M10-M20/ご希望に応じて |
| 長さ | 18mm-55mm/あなたの要求に応じて | ||
| ハイライト | 炭素鋼の六角形のヘッド ボルト,普通の六角頭ボルト,半糸ヘックスヘッドボルト |
||
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| specifications and models | Nominal diameter of thread（mm） | Length(mm) | thread pitch(mm) | |
|---|---|---|---|---|
| Grade4.8/Carbon steel Q195 | 16 | 18 | 1.5 | |
| M16*1.5*18 | M16 | 18 | 1.5 | |
| Grade8.8/Carbon steel 35K | 10-20 | 30-55 | 1.25-1.5 | |
| M10*1.25*30 | M10 | 30 | 1.25 | |
| M16*1.5*35 | M16 | 35 | 1.5 | |
| M20*1.5*55 | M20 | 55 | 1.5 | |
| Grade 10.9/Alloy steel 40Cr | M16 | 45 | 1.5 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
製品の説明
DIN961 EN ISO8676 全線/半線 炭素鋼の六角頭ボルト 細角線 4級8,6.8,8.8 シンプル
| スクリップスレッド | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | |||
| d | ||||||||||||
| P | ピッチ | 細い糸-1 | 1 | 1 | 1.5 | 1.5 | 1.5 | 2 | 1.5 | 2 | 2 | |
| 細い糸2 | - | 1.25 | 1.25 | - | - | 1.5 | 2 | 1.5 | 1.5 | |||
| a は | マックス | 3 | 3.75 | 4.5 | 4.5 | 4.5 | 6 | 6 | 6 | 6 | ||
| c | ミニ | 0.15 | 0.15 | 0.15 | 0.15 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||
| マックス | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |||
| はい | マックス | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 | ||
| バイト | クラスA | ミニ | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 | 25.3 | 28.2 | 30 | 33.6 | |
| クラスB | ミニ | 11.4 | 15.4 | 17.2 | 20.1 | 22 | 24.8 | 27.7 | 29.5 | 33.2 | ||
| e | クラスA | ミニ | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | |
| クラスB | ミニ | 14.2 | 18.72 | 20.88 | 23.91 | 26.17 | 29.56 | 32.95 | 35.03 | 39.55 | ||
| k | 定額サイズ | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | ||
| クラスA | ミニ | 5.15 | 6.22 | 7.32 | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | ||
| マックス | 5.45 | 6.58 | 7.68 | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | |||
| クラスB | ミニ | 5.06 | 6.11 | 7.21 | 8.51 | 9.71 | 11.15 | 12.15 | 13.65 | 14.65 | ||
| マックス | 5.54 | 6.69 | 7.79 | 9.09 | 10.29 | 11.85 | 12.85 | 14.35 | 15.35 | |||
| k1 | ミニ | 3.54 | 4.28 | 5.05 | 5.96 | 6.8 | 7.8 | 8.5 | 9.6 | 10.3 | ||
| r | ミニ | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | ||
| s | マックス=名目サイズ | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | ||
| クラスA | ミニ | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | ||
| クラスB | ミニ | 12.57 | 16.57 | 18.48 | 21.16 | 23.16 | 26.16 | 29.16 | 31 | 35 | ||
| 1000個の鉄鋼製品の重量 (≈kg) | - | - | - | - | - | - | - | - | - | |||
| スクリップスレッド | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | |||
| d | ||||||||||||
| P | ピッチ | 細い糸-1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 細い糸2 | - | - | - | - | - | - | - | - | - | |||
| a は | マックス | 6 | 6 | 6 | 9 | 9 | 9 | 9 | 9 | 9 | ||
| c | ミニ | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | ||
| マックス | 0.8 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | |||
| はい | マックス | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | 45.6 | 48.6 | 52.6 | 56.6 | ||
| バイト | クラスA | ミニ | - | - | - | - | - | - | - | - | - | |
| クラスB | ミニ | 38 | 42.7 | 46.6 | 51.1 | 55.9 | 59.9 | 64.7 | 69.4 | 74.2 | ||
| e | クラスA | ミニ | - | - | - | - | - | - | - | - | - | |
| クラスB | ミニ | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 | ||
| k | 定額サイズ | 17 | 18.7 | 21 | 22.5 | 25 | 26 | 28 | 30 | 33 | ||
| クラスA | ミニ | - | - | - | - | - | - | - | - | - | ||
| マックス | - | - | - | - | - | - | - | - | - | |||
| クラスB | ミニ | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | 25.58 | 27.58 | 29.58 | 32.5 | ||
| マックス | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | 26.42 | 28.42 | 30.42 | 33.5 | |||
| k1 | ミニ | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | 17.9 | 19.3 | 20.9 | 22.8 | ||
| r | ミニ | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 | ||
| s | マックス=名目サイズ | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | ||
| クラスA | ミニ | - | - | - | - | - | - | - | - | - | ||
| クラスB | ミニ | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | ||
| 1000個の鉄鋼製品の重量 (≈kg) | - | - | - | - | - | - | - | - | - | |||
利点:
- 細いピッチ ボルト は,高強度 の 接続 を 要求 する 状況 で 一般 に 用い られ ます.細いピッチ の 設計実現するボルトは,より小さな接触面に力を分散させ,それによって面積単位あたりの強さを増加させます.このボルトは,同じ負荷にさらされるとき,より高いストレスを耐えることができ,より高い負荷容量を持つことができる.
- 細いピッチ の デザイン糸ボルトとナッツの間により緊密にフィットし,組み立て過程でクリアランスと緩やかさを削減し,組み立て精度を向上させる.接続の安定性と信頼性を確保する.
- 細いピッチデザインによりクリアランス密着しやすいため 密着能力が向上し 密着が必要とする用途に適しています
- 六角形ヘッドデザインは上級者握りとトルク伝送効率が向上し,設置と解体過程で,レンチキーやスクリュードライバーなどのツールでボルトを操作しやすくします.
特徴:
- 精巧なピッチデザイン: 前述したように,細いピッチ糸は,このボルトの主な特徴であり,上記の利点を提供します.
- 六角頭: 六角形ヘッドの設計は,動作中に安定性とツールで簡単に回転することを保証します.
- 互換性が良い: 統一された国際基準に従って,これらのボルトは,交換性が良好で,使用者が選択し交換することを便利にします.
応用:
- 高精度 の 機器: 細角ボルトの高精度と優れた密封性能により,精密な接続を必要とする機器で使用されることが多い.精密機器や航空宇宙機器など.
- 振動環境: 細いピッチ ボルト の 高い 耐久 性 と 優れた 鎖 性能 に よっ て,自動車,バイク,船 の よう な 振動 や 衝撃 に 晒される 用途 に 適し ます.
- 密封 の 応用: 細いピッチボルトの緊密さにより,パイプラインや燃料タンクなどの密封用途に特に適しています.
