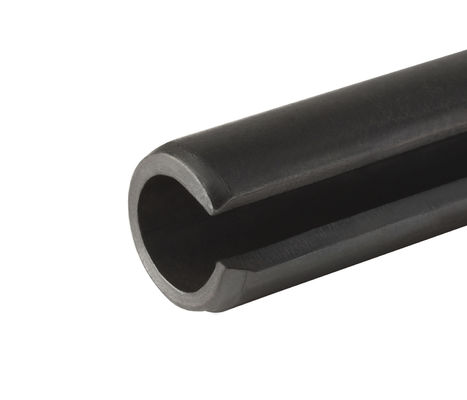

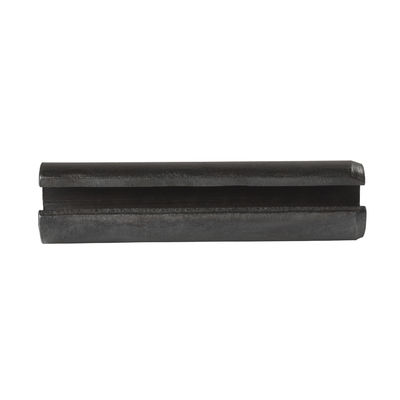

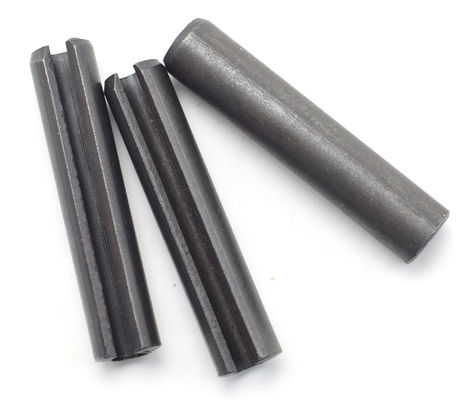

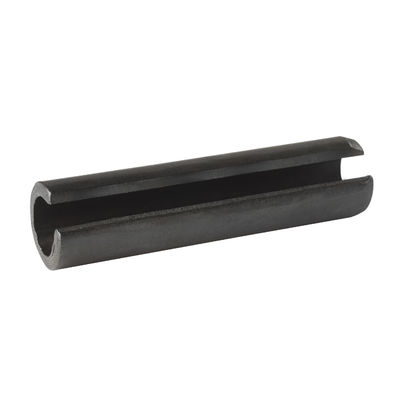

合金鋼 65Mn スプリングタイプ DIN 1481 スプリングピン ブラックダクロメット スロット重型
| 起源の場所 | 江苏州 中国 |
|---|---|
| ブランド名 | YingYan |
| 証明 | ISO9000 |
| モデル番号 | Φ2-Φ8 |
| 最小注文数量 | 1000個 |
| 価格 | negotiable |
| パッケージの詳細 | 小さい箱,プラスチック袋,箱詰め物 |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | スプリングタイプ ストレートピン,スロット型,重型 | スタンダード | GB/DIN/ASME/EN/ISO/JIS B&etc. |
|---|---|---|---|
| 材料 | 65MN | 表面処理 | 黒いダクロメット |
| 色 | ブラック,ダクロメット | サイズ | Φ2-Φ8/あなたの要求に応じて |
| 長さ | 5mm-55mm/あなたの要求に応じて | ||
| ハイライト | 合金鋼DIN 1481 スプリングピン,スロット式DIN 1481スプリングピン,重いスロット式スプリングピン |
||
製品の説明
DIN1481合金鋼 65Mn スプリングタイプ直ピン,スロット,重型黒/ダクロメット
| 定数直径 | Φ1 | Φ15 | Φ2 | Φ25 | Φ3 | Φ35 | Φ4 | ||
| d | |||||||||
| a は | 0.15 | 0.25 | 0.35 | 0.4 | 0.5 | 0.6 | 0.65 | ||
| d | ミニ | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 3.8 | 4.4 | |
| マックス | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | ||
| d2 | ≈ | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.8 | |
| s | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | ||
| 最低切断強度,単数 (kN) | 0.35 | 0.79 | 1.41 | 2.19 | 3.16 | 4.53 | 5.62 | ||
| 最低のダブルシール,kN | 0.7 | 1.58 | 2.82 | 4.38 | 6.32 | 9.06 | 11.24 | ||
| 定数直径 | Φ45 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ13 | ||
| d | |||||||||
| a は | 0.8 | 0.9 | 1.2 | 2 | 2 | 2 | 2 | ||
| d | ミニ | 4.9 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 | |
| マックス | 5.1 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 13.8 | ||
| d2 | ≈ | 2.9 | 3.4 | 3.9 | 5.5 | 6.5 | 7.5 | 8.5 | |
| s | 1 | 1 | 1.25 | 1.5 | 2 | 2.5 | 2.5 | ||
| 最低切断強度,単数 (kN) | 7.68 | 8.77 | 13.02 | 21.38 | 35.08 | 52.07 | 57.55 | ||
| 最低のダブルシール,kN | 15.36 | 17.54 | 26.04 | 42.76 | 70.16 | 104.1 | 115.1 | ||
| 定数直径 | Φ14 | Φ16 | Φ18 | Φ20 | Φ21 | Φ25 | Φ28 | ||
| d | |||||||||
| a は | 2 | 2 | 2 | 3 | 3 | 3 | 3 | ||
| d | ミニ | 14.4 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | |
| マックス | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | 28.9 | ||
| d2 | ≈ | 8.5 | 10.5 | 11.5 | 12.5 | 13.5 | 15.5 | 17.5 | |
| s | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | ||
| 最低切断強度,単数 (kN) | 72.36 | 85.51 | 111.27 | 140.32 | 149.09 | 219.25 | 271.32 | ||
| 最低のダブルシール,kN | 144.7 | 171 | 222.5 | 280.6 | 298.2 | 438.5 | 542.6 | ||
| 定数直径 | Φ30 | Φ32 | Φ35 | Φ38 | Φ40 | Φ45 | Φ50 | ||
| d | |||||||||
| a は | 3 | 3 | 3 | 4 | 4 | 4 | 4 | ||
| d | ミニ | 30.5 | 32.5 | 35.5 | 38.5 | 40.5 | 45.5 | 50.5 | |
| マックス | 30.9 | 32.9 | 35.9 | 38.9 | 40.9 | 45.9 | 50.9 | ||
| d2 | ≈ | 18.5 | 20.5 | 21.5 | 23.5 | 25.5 | 28.5 | 31.5 | |
| s | 6 | 6 | 7 | 7.5 | 7.5 | 8.5 | 9.5 | ||
| 最低切断強度,単数 (kN) | 315.72 | 342.03 | 429.73 | 501.53 | 534.42 | 680.22 | 843.57 | ||
| 最低のダブルシール,kN | 631.4 | 684 | 859 | 1003 | 1068 | 1360 | 1685 | ||
特徴:
- この円筒状のピンは装備軸長に沿ったスロットで,設置中に弾性変形を可能にし,挿入と固定を容易にする.
- この円筒状のピンはについて炭素鋼やその他の高強度材料で,大きな拉伸力や切断力に耐える.
- スピンの端は機械で加工され,切断された設置を便利にし,組み立て中に他の部品を損傷するリスクを軽減する.
- 穴 に 入っ たら,ピン は 少し 膨張 し,穴 の 壁 に しっかり しっかり 固定 さ れる 外部 の 緊張 を 作り,安定 し た 接続 を 確保 する.
利点:
- 格子状のデザインのおかげで切断された前作の穴に簡単に挿入できるため,複雑な設置ツールや専門技術は必要ありません.
- ピン"拡張性自然結果穴の壁に強く合致し,接続の安定性を高めます.これにより,より大きな振動と衝撃に耐えることができます.耐久性を確保し,アプリケーションの寿命を延長する.
- 重荷の直角スロット式スプリングピンは,安装と取り外しが簡単であるように設計されており,特に中頻繁に解体・再組成が必要とする状況,例えばヒンジ,スプリング,電源伝送部品など.これらのアプリケーションで重要な利点が保証されます.
応用:
- ハンジング接続:重用車ストレートスロット式スプリングピン通常はヒンジ接続に使用され,必要に応じてヒンジを自由に回す安定した接続を提供します.
- スプリング固定:スプリングアプリケーションでは,これらのピンを使用してスプリングの端を固定し,動きや松散を防ぐことができます.
- 電源伝送部品:電源伝送システムでは,ギア,シャフト,電源配送装置などの様々な伝送部品を接続し固定するために,重荷の直線スロット式スプリングピンを使用します.結合装置.
