DIN7977 ISO8737 EN 28737 カーボン・スティール・テンパー・ピン
| 起源の場所 | 江苏州 中国 |
|---|---|
| ブランド名 | YingYan |
| 証明 | ISO9000 |
| モデル番号 | 長さ55~70mm |
| 最小注文数量 | 1000個 |
| 価格 | negotiable |
| パッケージの詳細 | 小さな箱 プラスチック袋 箱詰め物 |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | 外部の糸を付いた尖ったピン | スタンダード | GB/DIN/ASME/EN/ISOなど |
|---|---|---|---|
| 材料 | 45#steel | 終わって | 黒くなって ダクロメット |
| サービス | OEM/ODM | 形状 | 角型 |
| サイズ | M10-M16/あなたの要求に応じて | ||
| ハイライト | 外部のスレッド 鋼鉄のコンパーピン,炭酸鋼のコンパーピン,DIN 7977 コンパーピン |
||
製品の説明

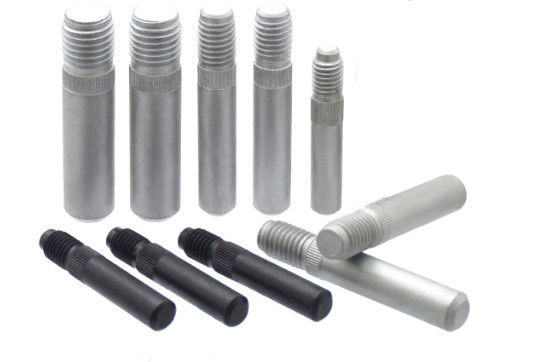

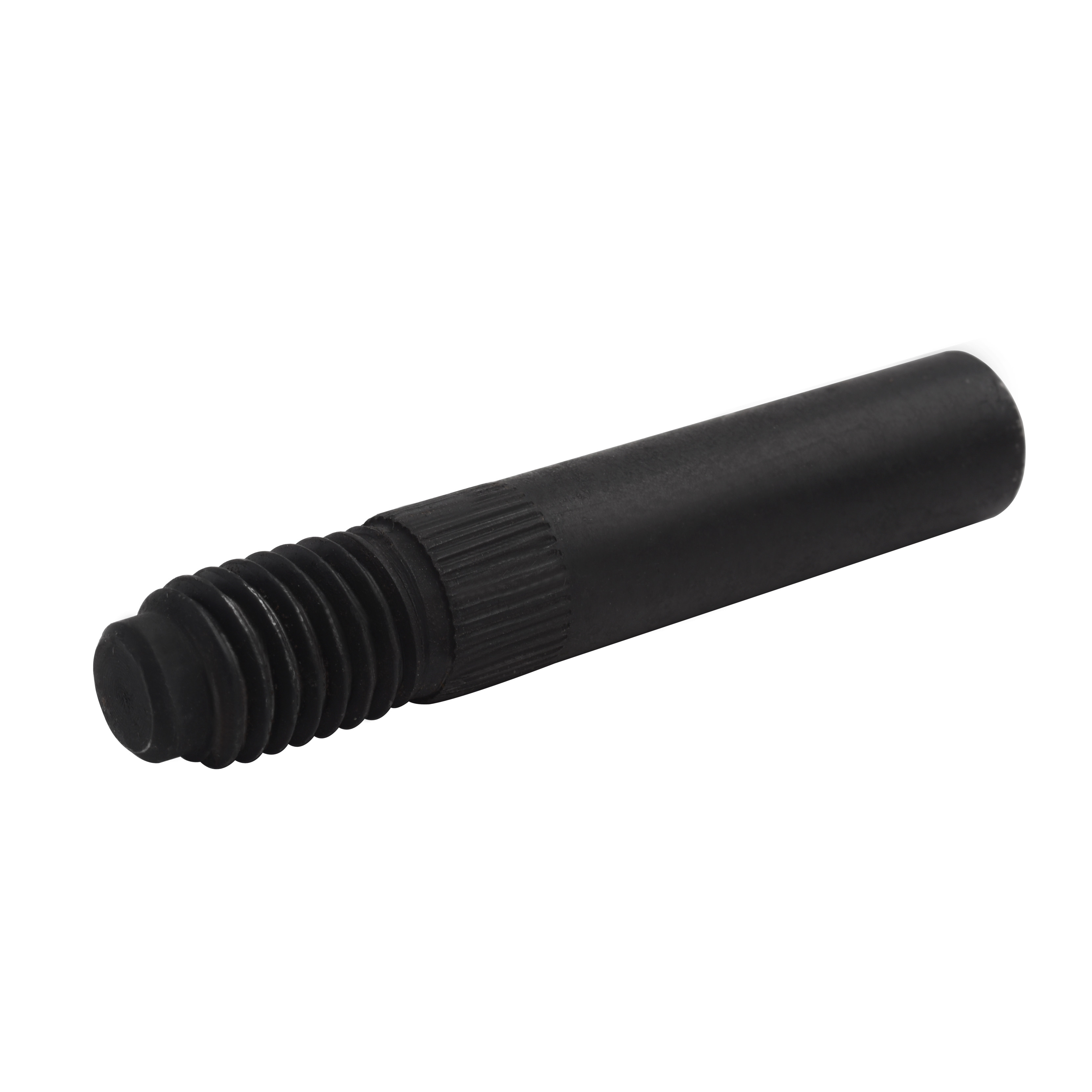

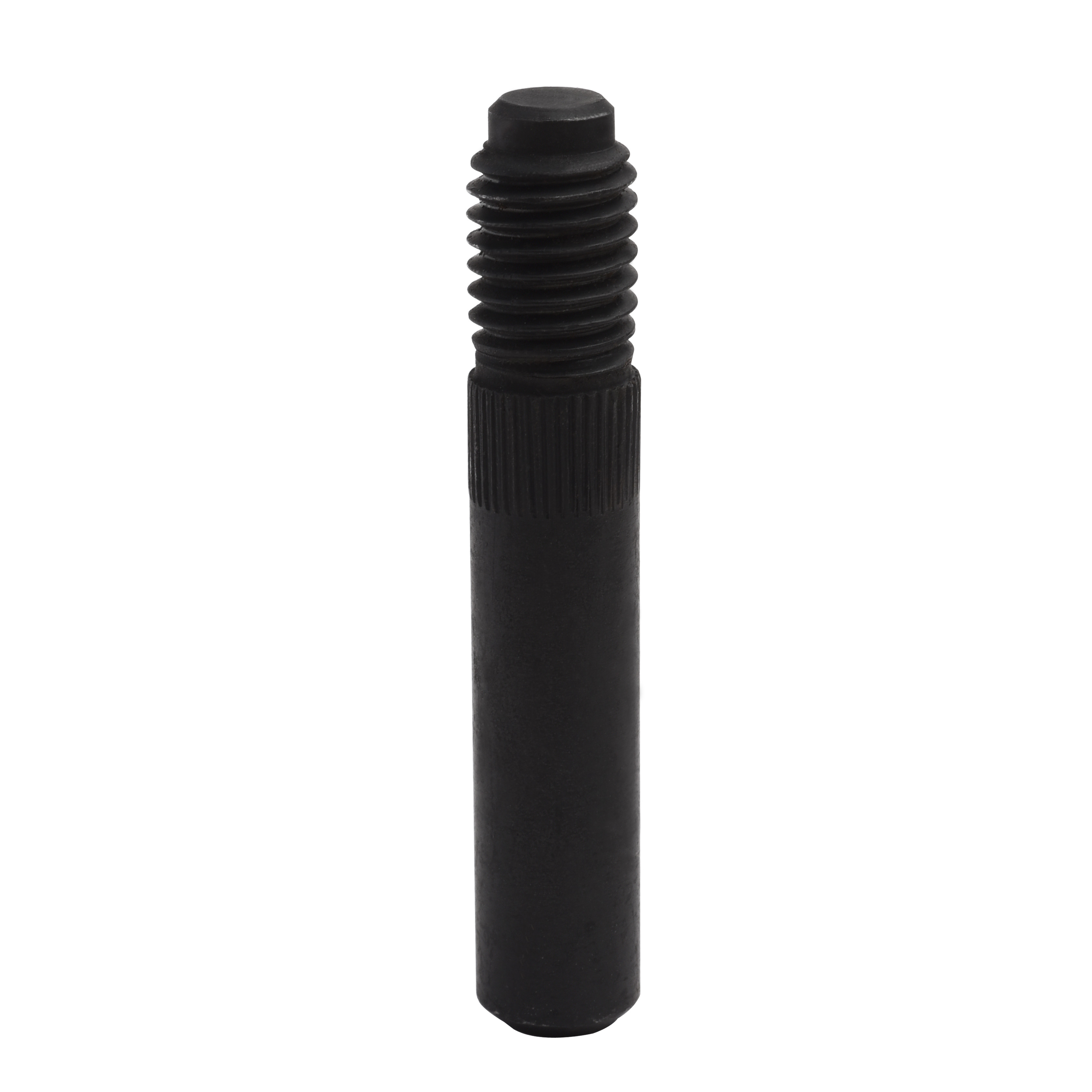

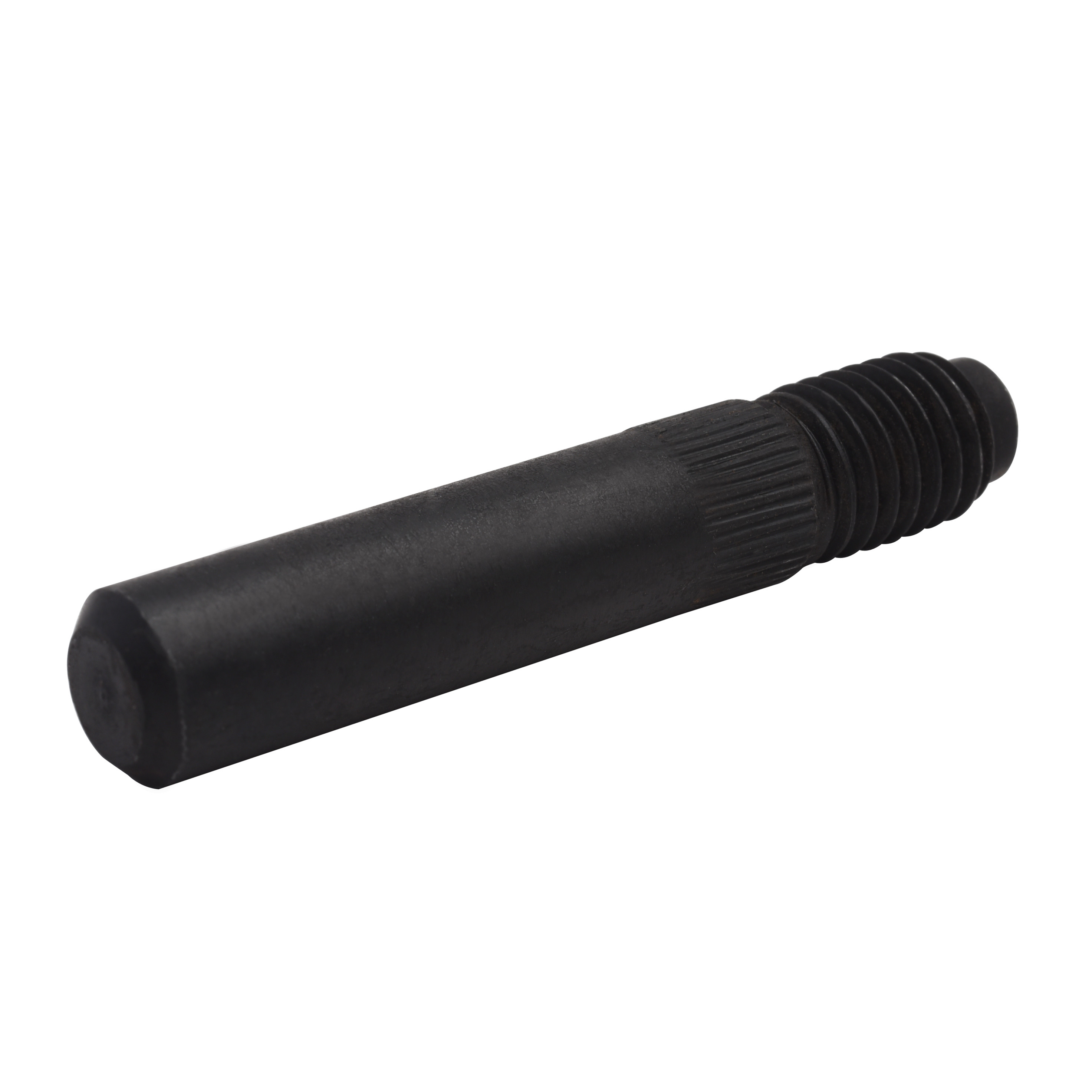

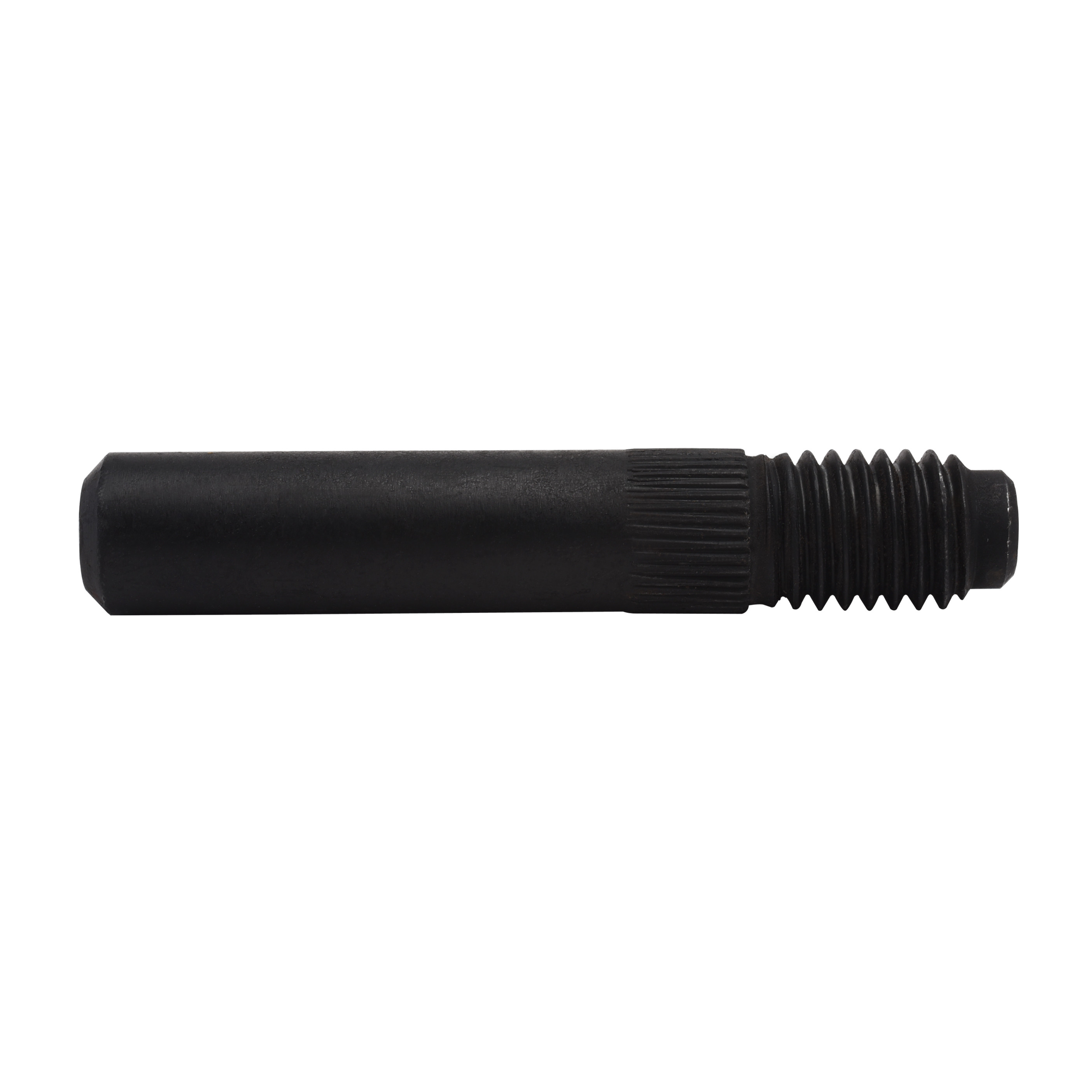

外部の糸を付いた尖ったピン
| 定数直径 | 5 | 6 | 8 | 10 | 12 | 14 | |
| d | |||||||
| P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 1.75 | |
| d | マックス | 5 | 6 | 8 | 10 | 12 | 14 |
| ミニ | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | 13.93 | |
| b | マックス | 15.6 | 20 | 24.5 | 27 | 30.5 | 33.5 |
| ミニ | 14 | 18 | 22 | 24 | 27 | 30 | |
| a は | マックス | 2.4 | 3 | 4 | 4.5 | 5.3 | 6 |
| d2 | M5 | M6 | M8 | M10 | M12 | M12 | |
| r1 | ≈ | 0.3 | 0.4 | 0.4 | 0.5 | 0.6 | 0.6 |
| r2 | ≈ | 0.6 | 0.6 | 0.6 | 1 | 1 | 1 |
| dp | h13 | 3.5 | 4 | 5.5 | 7 | 8.5 | 8.5 |
| z | 0 | 1.25 | 1.5 | 2 | 2.5 | 3 | 3 |
| 定数直径 | 16 | 20 | 25 | 30 | 40 | 50 | |
| d | |||||||
| P | 2 | 2 | 2.5 | 3 | 3.5 | 4 | |
| d | マックス | 16 | 20 | 25 | 30 | 40 | 50 |
| ミニ | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | |
| b | マックス | 39 | 39 | 45 | 52 | 65 | 78 |
| ミニ | 35 | 35 | 40 | 46 | 58 | 70 | |
| a は | マックス | 6 | 6 | 7.5 | 9 | 10.5 | 12 |
| d2 | M16 | M16 | M20 | M24 | M30 | M36 | |
| r1 | ≈ | 0.8 | 0.8 | 1 | 1 | 1.2 | 1.6 |
| r2 | ≈ | 1.6 | 1.6 | 1.6 | 2.5 | 2.5 | 4 |
| dp | h13 | 12 | 12 | 15 | 18 | 23 | 28 |
| z | 0 | 4 | 4 | 5 | 6 | 7.5 | 9 |
特徴:
- このピンは,角形で,外部針と針の組み合わせにより位置付けの精度が向上し,固定がより安全になります.
- DIN 7977 規格に従って製造され,これらのピンには正確な寸法と可変長があり,幅広い範囲に適応できますについてシナリオとアプリケーション.
- 製造過程では,鋼,不?? 鋼,銅を含む様々な材料が選択できます.強度耐腐食性,コスト効率性.
- 製造された適合性DIN7977で,ピンはサイズで正確で,全体的な精度が高いので,組み立ての信頼性の高いパフォーマンスを保証します.
利点:
- 収縮とスレッドの組み合わせは,振動や他の外力に抵抗する,アセンブリの安全な接続を保証.
- 角形は穴に簡単に挿入し,設置を容易にするが,外部のスレッドは安全なロック効果があり,取り除くことも簡単です.
- DIN 7977 の 角型 ピン は 幅,直径,材料 の 多様性 に よっ て 汎用 的 で 幅広い 用途 に 適し ます.アプリケーションそしてシナリオ.
応用:
- 機械 と 設備: DIN 7977 外部のスレッドを持つ角型ピンは,レーヤー,ギアボックス,他のトランスミッション部品.
- 自動車産業: 自動車 業界 で は,この ピン は エンジン,トランスミッション,シャーシ システム の 部品 を 固定 する ため に 用い られ ます.
- 航空宇宙と防衛: DIN 7977 の 精度 と 信頼性 に よっ て,高性能 と 安全 が 極めて 重要 な 航空宇宙 及び 防衛 分野 に 用い られる よう に なり ます.
特定の用途と性能特性は,個々のDIN 7977角点ピンの材料,寸法,設計によって異なります.
