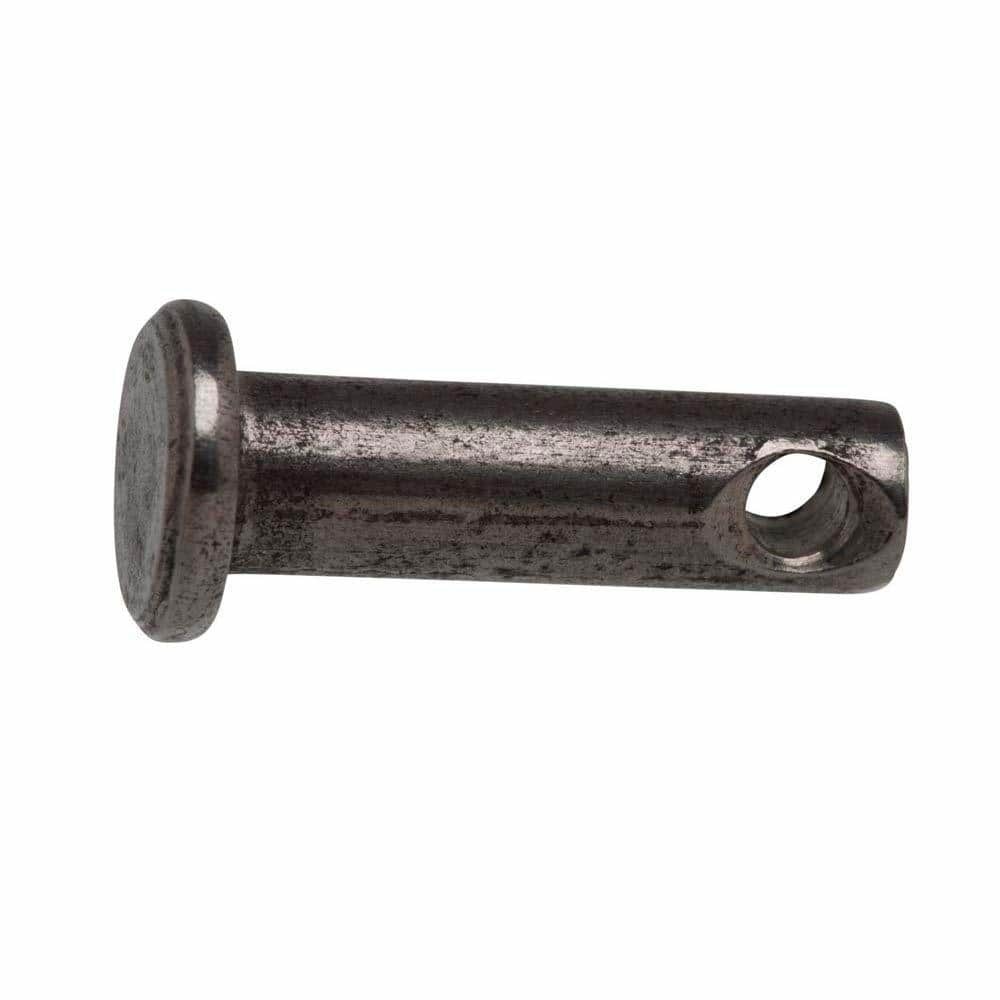

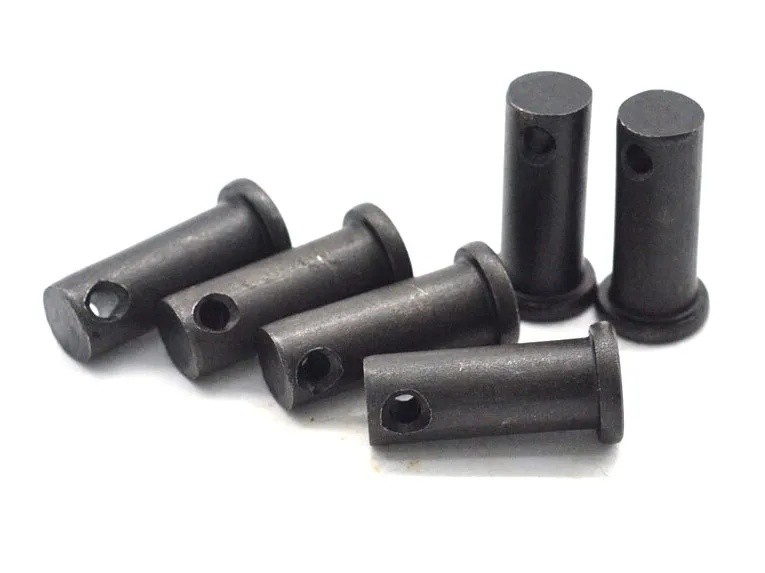

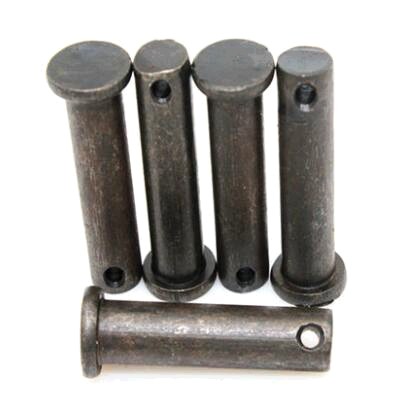

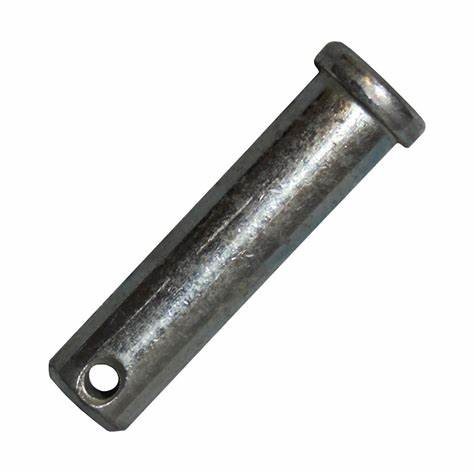

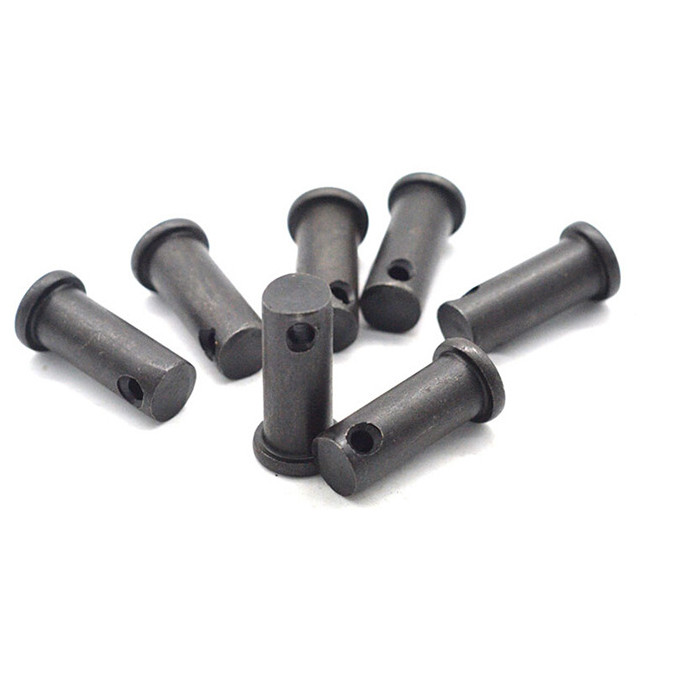

クリーブスピンと鍵を磨く カーボン鋼 35K DIN1444 ISO2341 EN22341
| 起源の場所 | 江蘇県 中国 |
|---|---|
| ブランド名 | YingYan |
| 証明 | ISO9001 |
| モデル番号 | Φ10 |
| 最小注文数量 | 1000個 |
| 価格 | negotiable |
| パッケージの詳細 | 小さい箱,プラスチック袋,箱詰め物 |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | 頭付きのクリーブスピン | スタンダード | GB/DIN/ASME/EN/ISOなど |
|---|---|---|---|
| 材料 | 炭素鋼 35K | 表面処理 | 磨き |
| 色 | シンプル | グレード | 8.8 |
| サイズ | Φ10/あなたの要求に応じて | 長さ | 30mm/あなたの要求に応じて |
| ハイライト | 炭素鋼35K クリーブスピン,クリーブス・ピンと鍵を磨く,ピンとキー ISO2341 |
||
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| 30 | Φ10 | 30 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
製品の説明
DIN1444 ISO2341 EN22341 炭素鋼 35K 平面クラス 8.8 クリーブスピン
| 定数直径 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| d | ||||||||
| d | マックス | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| ミニ | 2.94 | 3.925 | 4.925 | 5.925 | 7.91 | 9.91 | 11.89 | |
| dk | マックス | 5 | 6 | 8 | 10 | 14 | 18 | 20 |
| ミニ | 4.7 | 5.7 | 7.64 | 9.64 | 13.57 | 17.57 | 19.48 | |
| d1 | マックス | 0.94 | 1.14 | 1.34 | 1.74 | 2.14 | 3.38 | 3.38 |
| ミニ | 0.8 | 1 | 1.2 | 1.6 | 2 | 3.2 | 3.2 | |
| k | 定額サイズ | 1 | 1 | 1.6 | 2 | 3 | 4 | 4 |
| マックス | 1.125 | 1.125 | 1.725 | 2.125 | 3.125 | 4.15 | 4.15 | |
| ミニ | 0.875 | 0.875 | 1.475 | 1.875 | 2.875 | 3.85 | 3.85 | |
| L についてh | ミニ | 1.6 | 2.2 | 2.9 | 3.2 | 3.5 | 4.5 | 5.5 |
| 定数直径 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | |
| d | ||||||||
| d | マックス | 14 | 16 | 18 | 20 | 22 | 24 | 27 |
| ミニ | 13.89 | 15.89 | 17.89 | 19.87 | 21.87 | 23.87 | 26.87 | |
| dk | マックス | 22 | 25 | 28 | 30 | 33 | 36 | 40 |
| ミニ | 21.48 | 24.48 | 27.48 | 29.48 | 32.38 | 35.38 | 39.38 | |
| d1 | マックス | 4.18 | 4.18 | 5.18 | 5.18 | 5.18 | 6.52 | 6.52 |
| ミニ | 4 | 4 | 5 | 5 | 5 | 6.3 | 6.3 | |
| k | 定額サイズ | 4 | 4.5 | 5 | 5 | 5.5 | 6 | 6 |
| マックス | 4.15 | 4.65 | 5.15 | 5.15 | 5.65 | 6.15 | 6.15 | |
| ミニ | 3.85 | 4.35 | 4.85 | 4.85 | 5.35 | 5.85 | 5.85 | |
| L についてh | ミニ | 6 | 6 | 7 | 8 | 8 | 9 | 9 |
| 定数直径 | 30 | 33 | 36 | 40 | 45 | 50 | 55 | |
| d | ||||||||
| d | マックス | 30 | 33 | 36 | 40 | 45 | 50 | 55 |
| ミニ | 29.87 | 32.84 | 35.84 | 39.84 | 44.84 | 49.84 | 54.81 | |
| dk | マックス | 44 | 47 | 50 | 55 | 60 | 66 | 72 |
| ミニ | 43.38 | 46.38 | 49.38 | 54.26 | 59.26 | 65.26 | 71.26 | |
| d1 | マックス | 8.22 | 8.22 | 8.22 | 8.22 | 10.22 | 10.22 | 10.22 |
| ミニ | 8 | 8 | 8 | 8 | 10 | 10 | 10 | |
| k | 定額サイズ | 8 | 8 | 8 | 8 | 9 | 9 | 11 |
| マックス | 8.18 | 8.18 | 8.18 | 8.18 | 9.18 | 9.18 | 11.215 | |
| ミニ | 7.82 | 7.82 | 7.82 | 7.82 | 8.82 | 8.82 | 10.785 | |
| L についてh | ミニ | 10 | 10 | 10 | 10 | 12 | 12 | 14 |
| 定数直径 | 60 | 70 | 80 | 90 | 100 | |||
| d | ||||||||
| d | マックス | 60 | 70 | 80 | 90 | 100 | ||
| ミニ | 59.81 | 69.81 | 79.81 | 89.78 | 99.78 | |||
| dk | マックス | 78 | 90 | 100 | 110 | 120 | ||
| ミニ | 77.26 | 89.13 | 99.13 | 109.13 | 119.13 | |||
| d1 | マックス | 10.22 | 13.27 | 13.27 | 13.27 | 13.27 | ||
| ミニ | 10 | 13 | 13 | 13 | 13 | |||
| k | 定額サイズ | 12 | 13 | 13 | 13 | 13 | ||
| マックス | 12.215 | 13.215 | 13.215 | 13.215 | 13.215 | |||
| ミニ | 11.785 | 12.785 | 12.785 | 12.785 | 12.785 | |||
| L についてh | ミニ | 14 | 16 | 16 | 16 | 16 | ||
特徴:
- DIN1444で設計されている適合性国際規格に準拠し,要求に応えるための様々な選択肢を提供する幅広いサイズを備えています.
- ステンレス鋼304,316,2205,2507,310S,904Lなど様々な材料からでき,様々な作業環境に対応する炭素鋼そして要求事項
- DIN1444ピンは主に2つのシャフトまたは設備ピンを使って接続すると,ピンの端にある穴にスプリットピンを挿入して作業部位を固定します.
利点:
- DIN1444が適している理由種類工業環境と応用シナリオには,さまざまな仕様と豊富な材料の選択肢があります.
- ピンとコッターピンの組み合わせ保証する接続の安定性と信頼性.
- 精密な寸法,製品品質,および製品品質を保証する互換性維持と交換の困難を軽減し,最終的にはコストを削減します
応用シナリオ:
- ポンプ,バルブ,管道 システム: 流体輸送システムでは,DIN1444ピンがポンプ,バルブ,パイプを接続し固定するために広く使用されています.
- 石油化学産業: 石油化学産業の特殊な作業環境により,耐腐蝕性のある高強度接続器が必要になります.DIN1444ピンは,多様な材料の選択肢と安定した接続方法のために理想的な選択になります.
- 船舶工学機器: 船舶エンジニアリング機器では,DIN1444ピンが安定して信頼性の高い接続を提供し,厳しい海洋環境で機器が適切に動作することを保証します.
- 風力発電DIN1444ピンは,風力発電の設備の接続と固定にも重要な役割を果たします.
