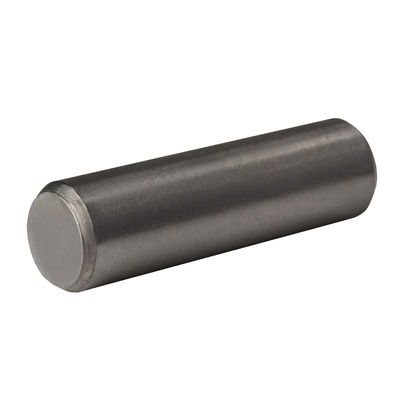

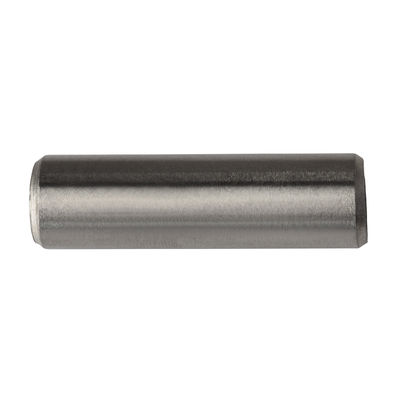

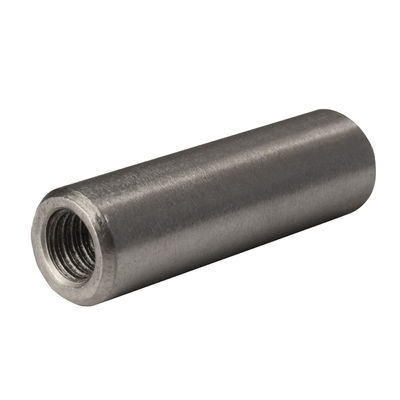

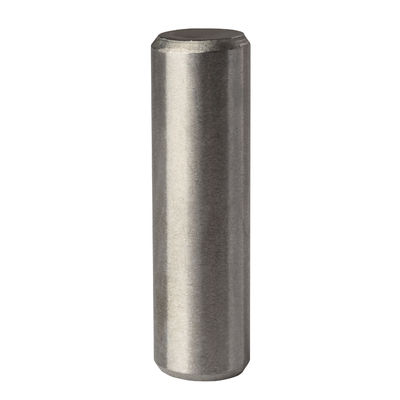

DIN 7979 ISO 8735 カーボン・スティール 消化平行ピン 内部スレッド M10 - M16
| 起源の場所 | 江苏州 中国 |
|---|---|
| ブランド名 | YingYan |
| 証明 | ISO9000 |
| モデル番号 | 長さ35~55mm |
| 最小注文数量 | 1000個 |
| 価格 | negotiable |
| パッケージの詳細 | 小さな箱 プラスチック袋 箱詰め物 |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | 内部のスレッドを持つ平行ピン | スタンダード | GB/DIN/ASME/EN/ISOなど |
|---|---|---|---|
| 材料 | A3 炭素鋼 | 終わって | 消化によって硬化 |
| 形状 | 角型 | 色 | シンプル |
| 長さ | 35mmから55mm | サイズ | M10-M16/ご希望に応じて |
| ハイライト | パラレルピンを消す,内部のスレッド平行ピン,炭素鋼DIN 7979ピン |
||
製品の説明
DIN7979 ISO 8735 カーボン鋼 A3 平面硬化 内部糸 M10-M16 を用いた平行ピンを消す
| 定数直径 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ20 | |
| d | ||||||||
| d | 定数サイズ (m6) | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| マックス | 6.012 | 8.015 | 10.015 | 12.018 | 14.018 | 16.018 | 20.021 | |
| ミニ | 6.004 | 8.006 | 10.006 | 12.007 | 14.007 | 16.007 | 20.008 | |
| a は1 | ≈ | 1.2 | 1.6 | 2 | 2.5 | 2.5 | 3 | 3.5 |
| a は2 | ≈ | 0.8 | 1 | 1.2 | 1.6 | 1.8 | 2 | 2.5 |
| c1 | ≈ | 0.6 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 2 |
| c2 | ≈ | 2.1 | 2.6 | 3 | 3.8 | 4 | 4.7 | 6 |
| d2 | M4 | M5 | M6 | M6 | M8 | M8 | M10 | |
| d3 | 4.3 | 5.3 | 6.4 | 6.4 | 8.4 | 8.4 | 10.5 | |
| t1 | 6 | 8 | 10 | 10 | 12 | 12 | 16 | |
| t2 | ミニ | 10 | 12 | 16 | 16 | 20 | 20 | 25 |
| 定数直径 | Φ25 | Φ30 | Φ40 | Φ50 | Φ60 | Φ70 | Φ80 | |
| d | ||||||||
| d | 定数サイズ (m6) | 25 | 30 | 40 | 50 | 60 | 70 | 80 |
| マックス | 25.021 | 30.021 | 40.025 | 50.025 | 60.03 | 70.03 | 80.03 | |
| ミニ | 25.008 | 30.008 | 40.009 | 50.009 | 60.011 | 70.011 | 80.011 | |
| a は1 | ≈ | 4 | 5 | 6.3 | 8 | 10 | 12 | 14 |
| a は2 | ≈ | 3 | 4 | 5 | 6.3 | 8 | 10 | 12 |
| c1 | ≈ | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 |
| c2 | ≈ | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
| d2 | M16 | M20 | M20 | M24 | M30 | M36 | M42 | |
| d3 | 17 | 21 | 21 | 25 | 31 | 37 | 43 | |
| t1 | 24 | 30 | 30 | 36 | 40 | 54 | 63 | |
| t2 | ミニ | 34 | 42 | 42 | 50 | 56 | 71 | 82 |
特徴
- 優れた硬さと耐磨性を得るため,ピンが冷却と硬化処理を受け,重荷や頻繁な使用で使用できます.
- ピン の 平行 設計 に よる と,固定 し た ストレート 性は 設置 と 使用 の 間 に 確保 さ れ,屈曲 や 変形 が 防止 さ れる下力.
- 内部スレッドの設計により,対応するボルトとペアリングが可能で,より安全な接続と位置付けを実現します..
- 国際基準に従って製造され,これらのピンは精度と寸法一貫性を保証し,広い精密機械と設備の範囲.
- 高強度合金鋼または他の高級材料から製造されたこれらのピンは,例外的な強度と耐腐蝕性を示し,使用寿命全体にわたって安定性と信頼性を保証します.
利点
- 消し去りにされ,硬化このピンは非常に高い硬さを示し,摩擦プレッシャーも
- 表面処理により,これらのピンは欠点耐磨性,使用期間を延長し,交換頻度を削減し,最終的にはコスト削減.
- 内部のスレッドデザインは,ピンとナッツまたはスレッドされた穴の間の接続の安定性と信頼性を高め,安全なフィットを確保します..
- デザインと標準化設置プロセスを大幅に簡素化し,加速します.
- このピンは,さまざまな精密機器に適用され,様々な産業のニーズを満たします.
申請
- 精密機械: DIN 7979 ISO 8735 内部糸付きの消し,硬化された平行ピンは,高度な精密度での位置付けと接続を必要とする精密機械の不可欠な部品です.自動生産ラインなど.
- 模具製造: 模具 の 製造 に は,この ピン を 用い て 模板 や スライド,その他 の 部品 を 固定 し,模具 の 精度 や 安定 を 確保 する.
- 固定装置設計: 固定装置の設計では,これらのピンは,加工過程中の精度と安定性を保証する作業部件の位置付けと固定に使用されます.
- 自動機器: 自動化機器では,これらのピンは電源伝送,接続,位置付け,その他の機能に使用され,機器の正常な動作を保証します.
- 航空宇宙産業: 航空宇宙産業は,その部品から極度の精度と信頼性を要求しています. DIN 7979 ISO 8735 内部糸付きの消し,硬化された平行ピンがこれらの要件を満たしています.様々な重要な部品を接続し固定するために使用される.
