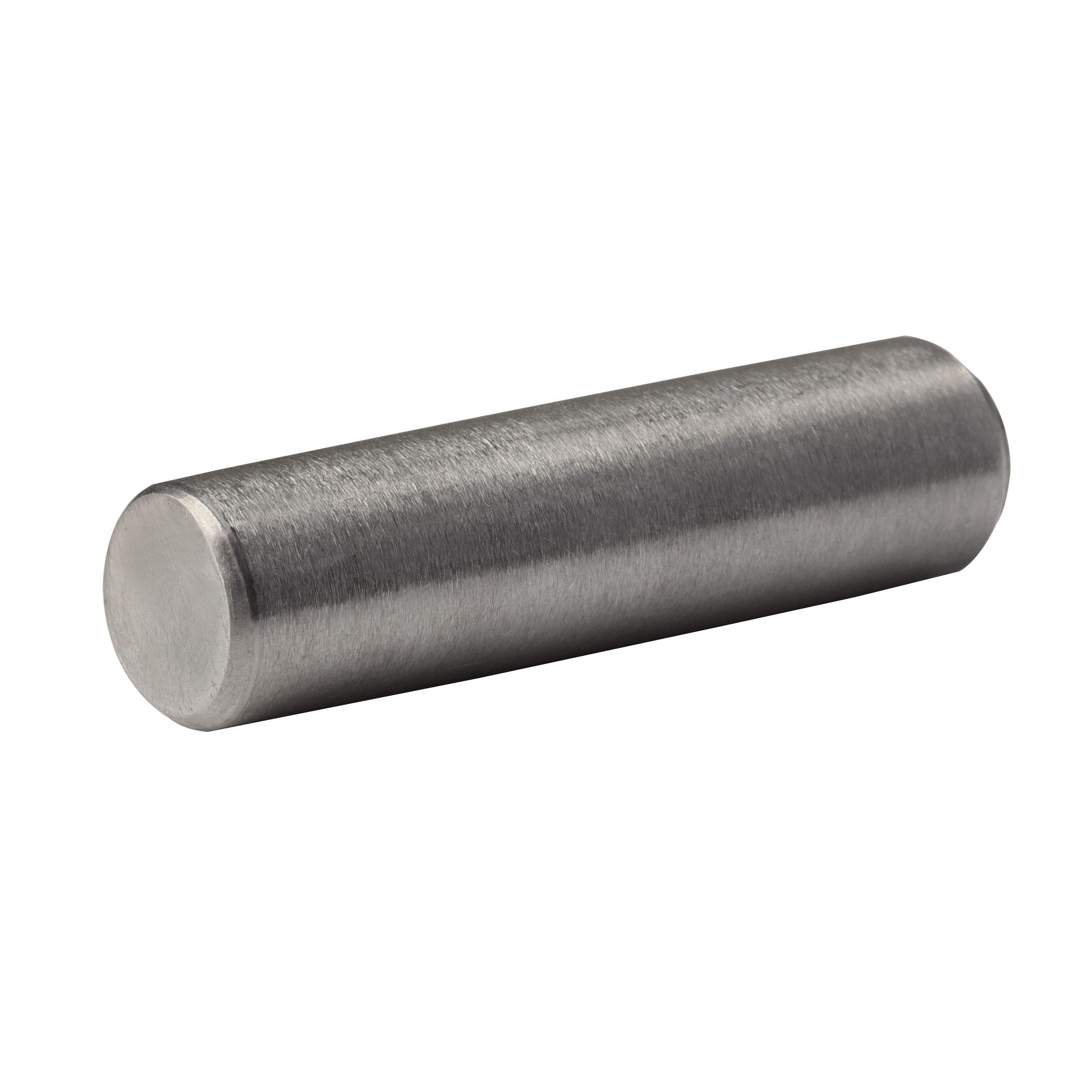

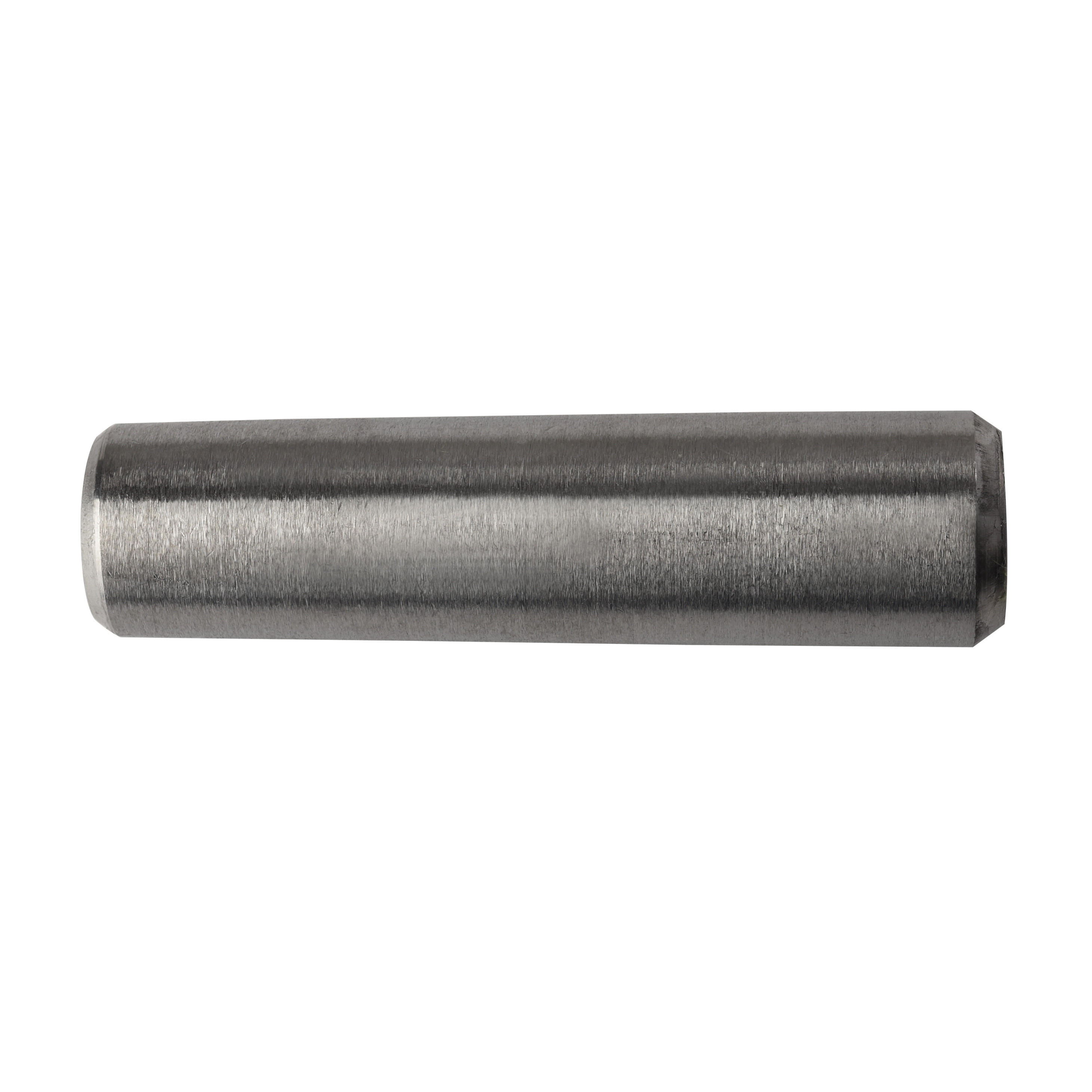

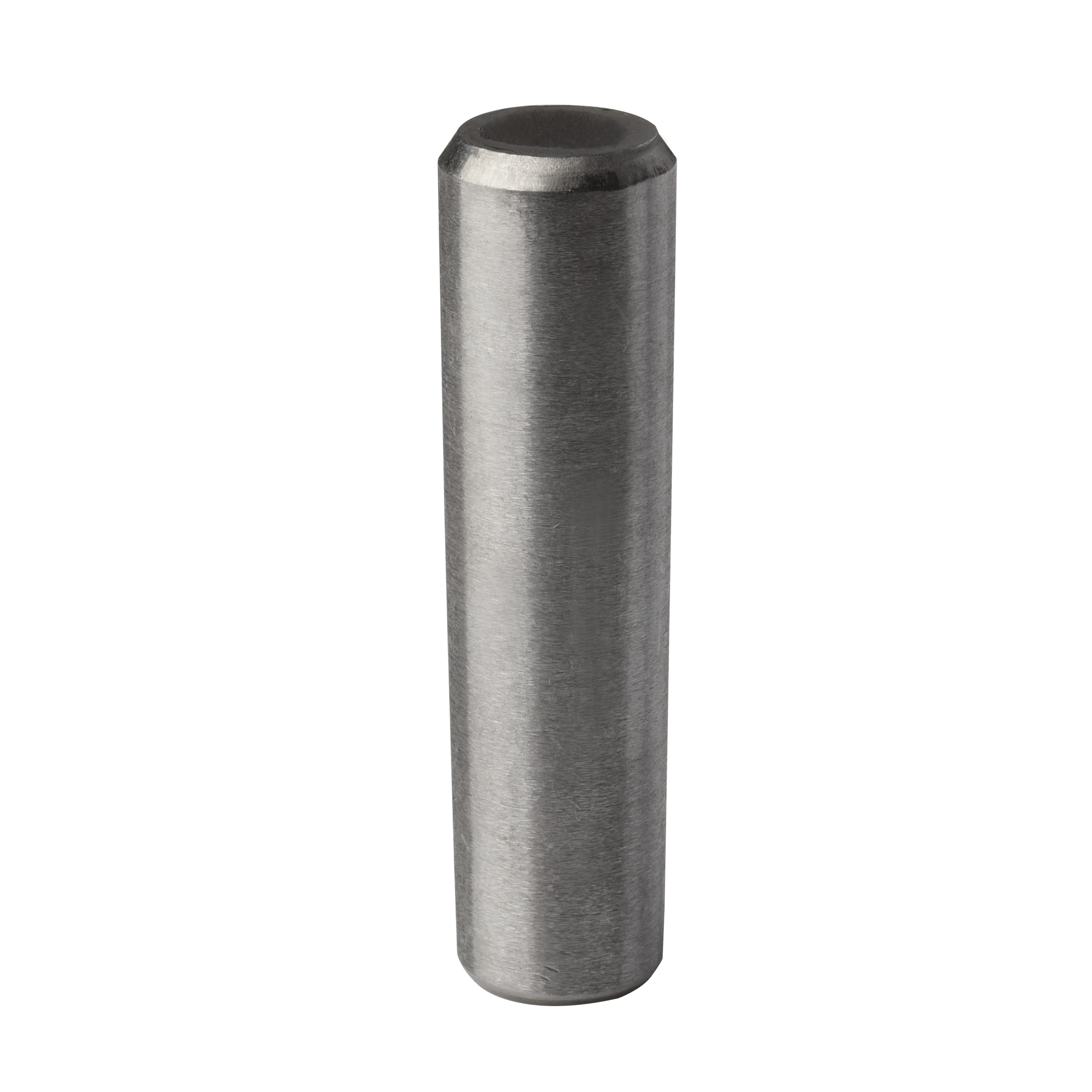

ISO2339 DIN EN 22339 シンプル・テンパー・ピン 炭素鋼A3 30mm - 90mm
| 起源の場所 | 江苏州 中国 |
|---|---|
| ブランド名 | YingYan |
| 証明 | ISO9000 |
| モデル番号 | 長さ 30mm-90mm |
| 最小注文数量 | 1000個 |
| 価格 | negotiable |
| パッケージの詳細 | 小さな箱 プラスチック袋 箱詰め物 |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | 尖ったピン | スタンダード | GB/DIN/ASME/EN/ISOなど |
|---|---|---|---|
| 材料 | A3 炭素鋼 | 終わって | シンプルで 磨き |
| サービス | OEM/ODM | 形状 | 角型 |
| サイズ | Φ4-Φ20/あなたの要求に応じて | 長さ | 30mm-90mm/あなたの要求に応じて |
| ハイライト | ISO2339 角型ピン,A3型炭素鋼のコンパーピン,シンプルなポイン |
||
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Stainless steel SUS 304 | Φ6-Φ12 | 22-60 | 1 | |
| Φ6*22 | Φ6 | 22 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Carbon steel A3 | Φ4-Φ20 | 30-90 | 1 | |
| Φ4*30 | Φ4 | 30 | 10000 | |
| Φ5*35 | Φ5 | 35 | 10000 | |
| Φ6*40 | Φ6 | 40 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ8*40 | Φ8 | 40 | 10000 | |
| Φ8*45 | Φ8 | 45 | 10000 | |
| Φ8*55 | Φ8 | 55 | 10000 | |
| Φ8*60 | Φ8 | 60 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*40 | Φ10 | 40 | 10000 | |
| Φ10*50 | Φ10 | 50 | 10000 | |
| Φ10*55 | Φ10 | 55 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Φ12*45 | Φ12 | 45 | 10000 | |
| Φ12*50 | Φ12 | 50 | 10000 | |
| Φ20*90 | Φ20 | 90 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
製品の説明
ISO2339/DIN EN 22339 炭素鋼A3 平面型角型ピン Φ4-Φ20
| 定数直径 | Φ06 | Φ08 | Φ1 | Φ12 | Φ15 | Φ2 | Φ25 | |
| d | ||||||||
| d | マックス=名目サイズ (h10) | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 |
| ミニ | 0.56 | 0.76 | 0.96 | 1.16 | 1.46 | 1.96 | 2.46 | |
| a は | ≈ | 0.08 | 0.1 | 0.12 | 0.16 | 0.2 | 0.25 | 0.3 |
| 定数直径 | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | |
| d | ||||||||
| d | マックス=名目サイズ (h10) | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| ミニ | 2.96 | 3.952 | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | |
| a は | ≈ | 0.4 | 0.5 | 0.63 | 0.8 | 1 | 1.2 | 1.6 |
| 定数直径 | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | ||
| d | ||||||||
| d | マックス=名目サイズ (h10) | 16 | 20 | 25 | 30 | 40 | 50 | |
| ミニ | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | ||
| a は | ≈ | 2 | 2.5 | 3 | 4 | 5 | 6.3 | |
特徴
- この角型ピンには角型1 の比率50摩擦によって横向きの力を転向させ 特殊な自己ロック能力を生み出します
- 円筒状のピンよりも高い位置位置精度を持ち,再利用性が繰り返し組み立てられ,解体位置付けの正確さや接続の信頼性を損なわない.
- 自閉式 型式 型式 型式属性設置と取り除くには比較的簡単です.
利点
- 円形ピンの特徴は特別 摩擦力を活用して,追加のロック装置を必要とせずに安定した接続を維持します..
- 国際基準に準拠して製造されたこの角型ピンは,高度な精度と信頼性の両方を誇っています.後に繰り返し組み立てられ,分解されても,位置付けの精度と接続の信頼性は影響を受けません..
- 角型特性を考慮するとそして国際基準に準拠しているため,高精度の位置付けと接続を必要とする幅広いシナリオに最適です..
申請
- 機械工学: 機械工学では,軸承や歯車などの正確な位置付けと接続を必要とする部品のために,角型ピンが一般的に使用されます.
- 模具製造: 模具製造では,形状の精度と安定性を保証する様々な模具部品を固定するために,角型ピンを使用します.
- 自動機器: 高精度な接続と位置付けを必要とする部品のための自動化機器にも,テンパーピンが使用されています.
ISO 2339 と DIN EN 22339 は,コンパースピンに関する共通規格であるが,製品の長さ仕様およびその他の詳細については異なる可能性があることに注意してください.選択と使用は,特定のアプリケーション要件とシナリオに基づくべきである..
